Draw perfekte Linien, Kurven und Formen

Das Shape Tool vereinfacht das Zeichnen von Formen und erweitert die Möglichkeiten zum Erstellen von Diagrammen.

Zu den Funktionen gehören eine Formenbibliothek zum Erstellen von Diagrammen und Flussdiagrammen, Verbindungsstücke, die Formen miteinander verknüpfen, sowie die Möglichkeit, Text innerhalb von Formen hinzuzufügen, um Diagrammelemente zu beschriften und zu erläutern.

Grundlegende Formtypen für Diagramme:

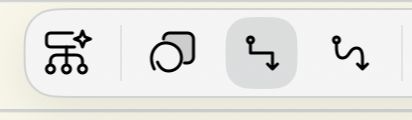

• Winkelverbinder — Strukturierte Linien mit 90-Grad-Knick, ideal für übersichtliche Flussdiagramme und Diagramme, bei denen saubere, geometrische Verbindungen benötigt werden
• Gebogene Verbinder — Flexible, organische Linien, die einem sanften Verlauf zwischen Formen folgen, ideal für Mindmaps und weniger starre Diagramme
• Ovale/Kreise — Erstellen Sie perfekte Kreise oder Ovale zur Darstellung von Zyklen und Prozessen
• Rechtecke/Quadrate/Rauten — Erstellen Sie grundlegende geometrische Formen für Flussdiagramme und Diagramme
• Dreiecke/Polygone — Fügen Sie Richtungsanzeigen und strukturelle Elemente hinzu

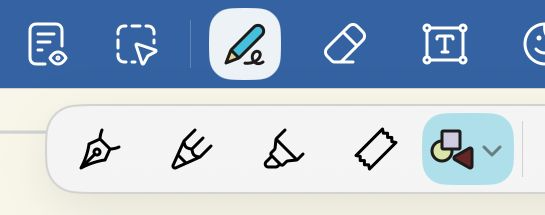

💡 Für einfache Formen können Sie auch das Classic Shape Tool aus den Writing Tools verwenden:

Eine Form einfügen

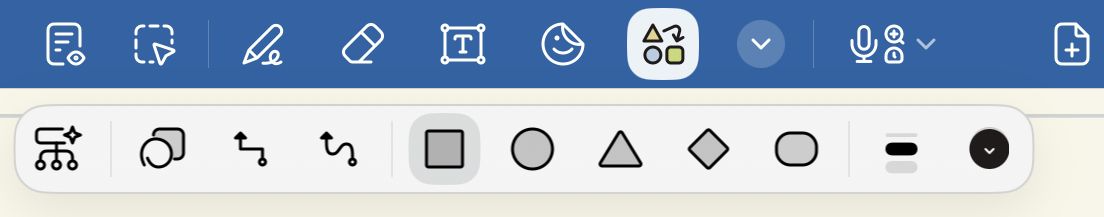

1. Wählen Sie das Shape Tool in der Symbolleiste aus.

2. Wählen Sie eine gewünschte Form, z. B. ein Rechteck.



3. (Optional) Passen Sie die Kontur und Farbe der Form an, die Sie einfügen möchten.

   ℹ️ Alle vordefinierten Formen werden standardmäßig mit einem dezenten Eckenradius gezeichnet. Die Abrundung gilt nur für neu erstellte Formen; vorhandene Diagramme behalten ihren ursprünglichen Eckenradius.

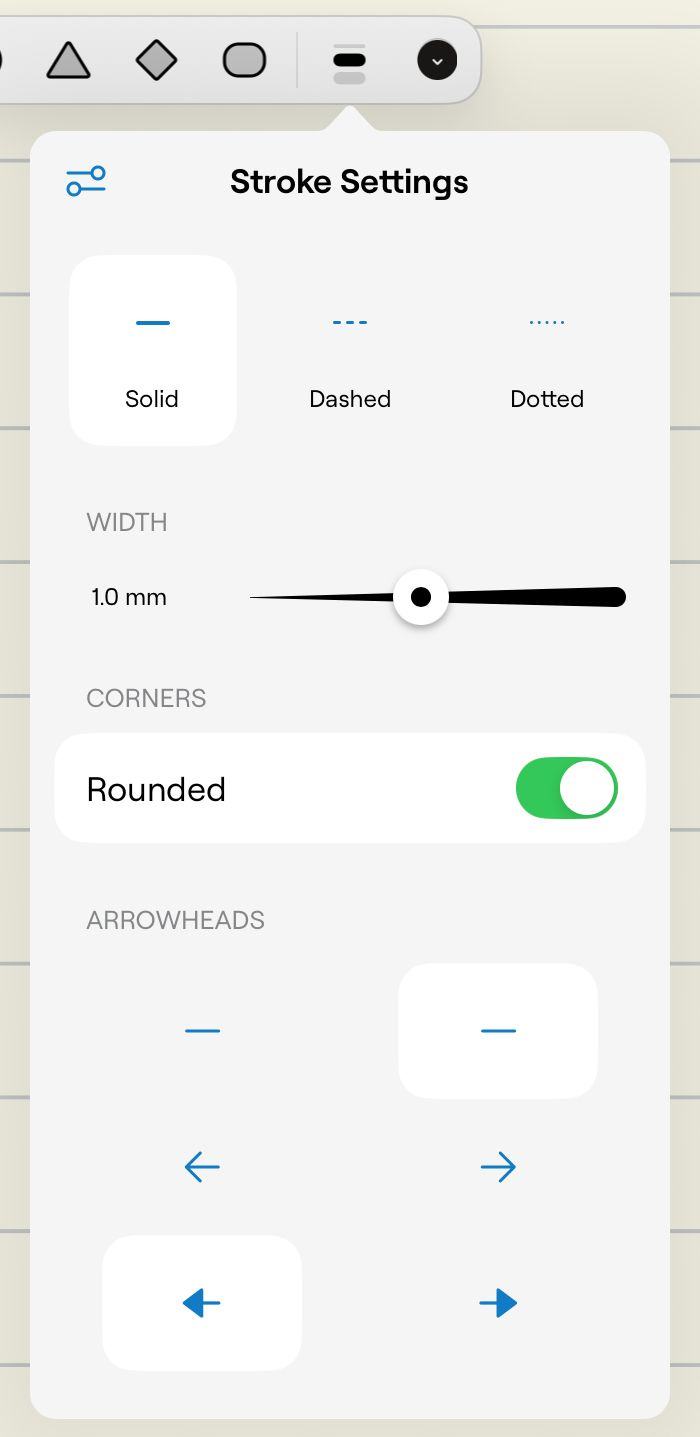

   • Kontur der Form anpassen





     • Stil festlegen: Wählen Sie Durchgezogen, Gestrichelt oder Gepunktet.
     • Stärke festlegen: Passen Sie den Stärke-Schieberegler an.
     • Kontur wiederherstellen: Tippen Sie oben links auf das Einstellungs-Symbol > Kontur wiederherstellen.
     • Abgerundete Ecken festlegen: Aktivieren oder deaktivieren Sie Abgerundet, um die Abrundung der Ecken für neu erstellte vordefinierte Formen zu steuern.
     • Pfeilspitzenstile festlegen: Dieser Abschnitt gilt nur für Winkel-/Kurvenverbinder.

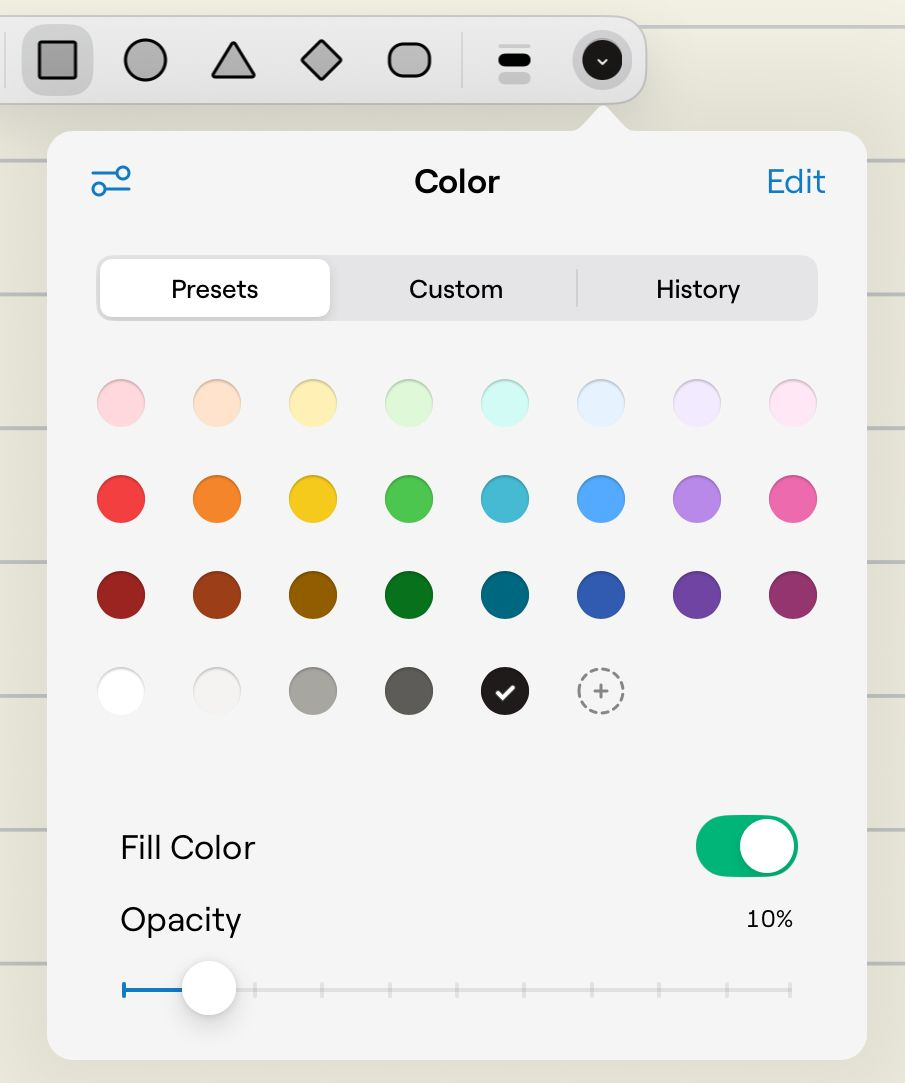

   • Formfarbe anpassen:





     1. Einstellungen anpassen:
        • Füllfarbe: Aktivieren, um eine neue geschlossene Form mit der ausgewählten Farbe zu füllen.
        • Deckkraft: Passen Sie die Deckkraft der Farbfüllung an.
     2. Wählen Sie eine Farbe für den Slot:
        • Wählen Sie eine Farbe aus den Tabs Voreinstellungen oder Verlauf aus.
        • Für eine benutzerdefinierte Farbe wechseln Sie zum Tab Benutzerdefiniert:
          1. Erstellen Sie eine Farbe, indem Sie im Farbfeld eine aus der Palette oder dem Farbrad auswählen, einen Farbcode in das HEX-Feld eingeben oder die Pipette (Farbwähler) oben rechts antippen, um einen genauen Farbpunkt auf dem Bildschirm auszuwählen.
          2. Tippen Sie auf Zu Voreinstellungen hinzufügen.
4. Ziehen Sie auf der Seite, um eine Form zu erstellen.
   • Linien- oder Kurvenverbinder: Zeichnen Sie, wie Sie es auf Papier tun würden, um vorhandene Formen zu verbinden.

   • Andere Formen: Ziehen Sie diagonal.

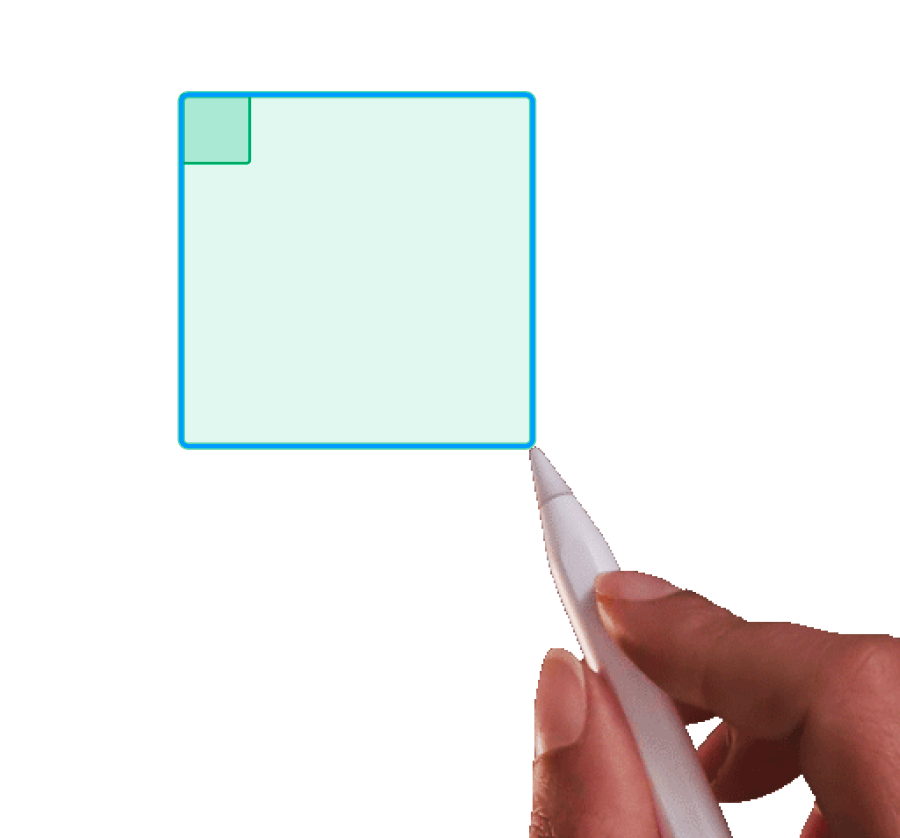

     Eine Form durch Ziehen erstellen

5. Passen Sie Ihre neu gezeichnete Form an, verschieben Sie sie oder bearbeiten Sie sie.

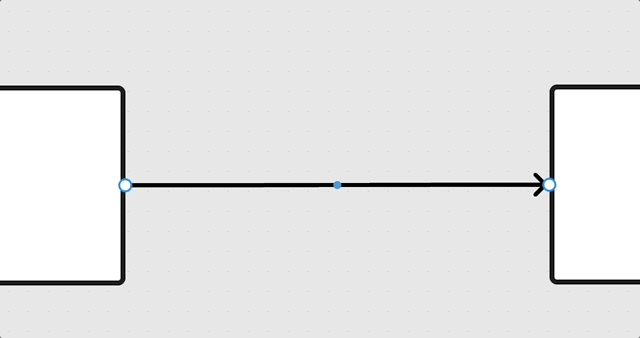

Verbinder einfügen

Verbinder werden an einer Kante einer Form befestigt und bleiben verbunden, während Sie Formen verschieben oder in der Größe ändern. Wenn Sie eine verbundene Form verschieben oder in der Größe ändern, gleitet der Verbinder entlang der Kante, damit er verbunden bleibt. Sie können Verbinderpfade auch mithilfe von Kontrollpunkten bearbeiten; fügen Sie Wegpunkte hinzu, verschieben oder entfernen Sie sie, um den Verbinder zu führen.

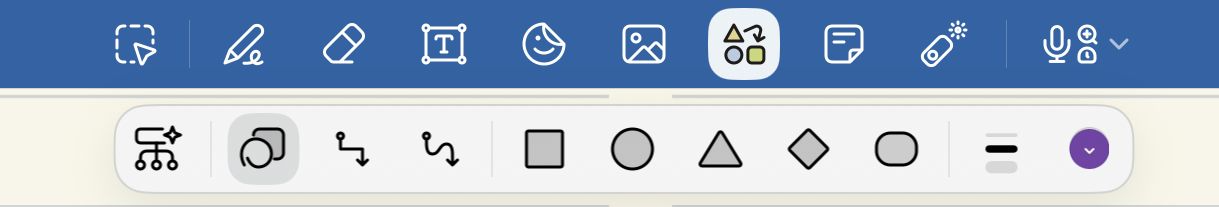

Eine Form mit AutoShape zeichnen

Alternativ können Sie das AutoShape-Symbol auswählen und eine Form von Hand zeichnen. Goodnotes korrigiert und glättet die Form automatisch für Sie:

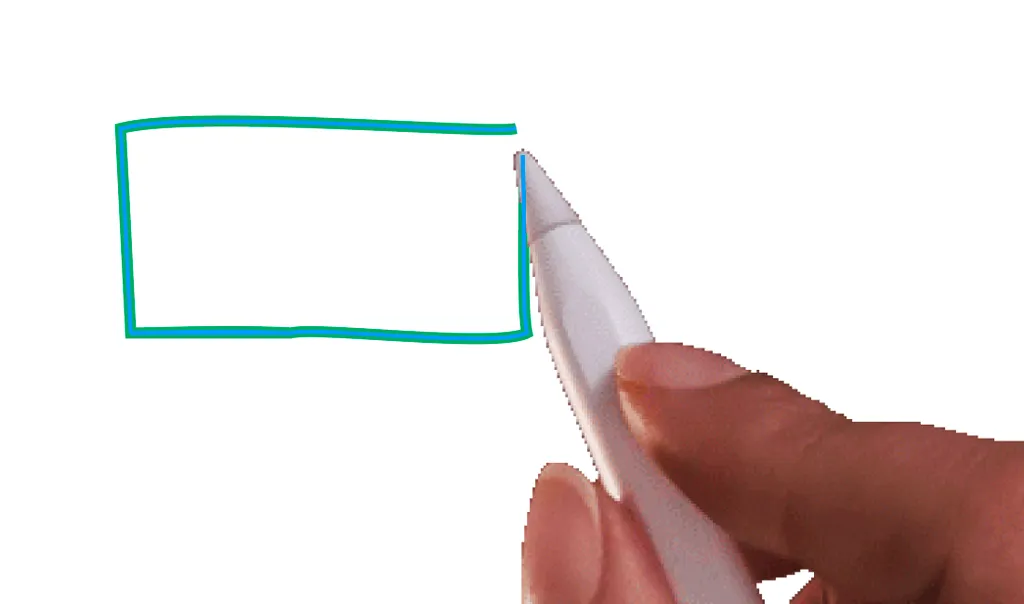

Eine Form mit Stift, Bleistift oder Textmarker zeichnen

1. Wählen Sie das Symbol für Schreibwerkzeuge in der Symbolleiste und dann eines dieser Werkzeuge im Menü des aktiven Werkzeugs aus: Stift, Bleistift, Textmarker.

2. Zeichnen Sie eine Form in einem Zug und halten Sie am Ende des Strichs gedrückt.



3. Passen Sie die Größe und den Winkel an, während Sie weiterhin gedrückt halten.
4. Lassen Sie los, um die Form zu bestätigen.

Mit einer Form arbeiten

1. Wählen Sie sie durch Tippen oder Klicken aus.
2. Führen Sie einen der folgenden Schritte aus:
   • Text hinzufügen: Tippen/Klicken Sie in die Form, geben Sie Text ein und tippen Sie anschließend außerhalb der Form, wenn Sie fertig sind.
   • Verschieben: Ziehen Sie sie einfach und tippen Sie außerhalb davon, um die Änderung anzuwenden.
   • Erscheinungsbild ändern: Verwenden Sie das Objektmenü, um Farbe oder Strich anzupassen.
   • Objekt an Ort und Stelle sperren: Öffnen Sie das Menü Mehr (…) > Sperren-Symbol. Dadurch wird verhindert, dass das Objekt versehentlich verschoben wird. Entsperren Sie es über denselben Menüeintrag.
   • Skalieren/Drehen/Größe ändern: Ziehen Sie den entsprechenden Ziehpunkt: Weiße Eckquadrate: Skalieren; Blaue Kreise: Größe ändern (Rastereinrasten verfügbar, um Ihnen beim Ausrichten von Objekten zu helfen); Weißer hervorstehender Kreis: Drehen.
   • Weitere Aktionen: Wählen Sie eine Schnellaktion oder eine Option aus dem Menü Mehr (…).

💡 Sie können ein anderes Objekt (z. B. eine Lasso-Auswahl, ein Bild oder ein Element) auf eine Form ziehen, um es daran anzuheften. Die Form bewegt sich zusammen mit den angehefteten Inhalten.
