シェイプツールを使用して、Goodnotes で整った線、曲線、図形、図表を描きましょう。視覚的なノート、フローチャート、マインドマップ、プロセス図などを作成できます。
Goodnotes を使えば、角丸の図形、接続されたまま移動するコネクタ、編集可能なコネクタのパスを使って、図をきれいに保つこともできます。

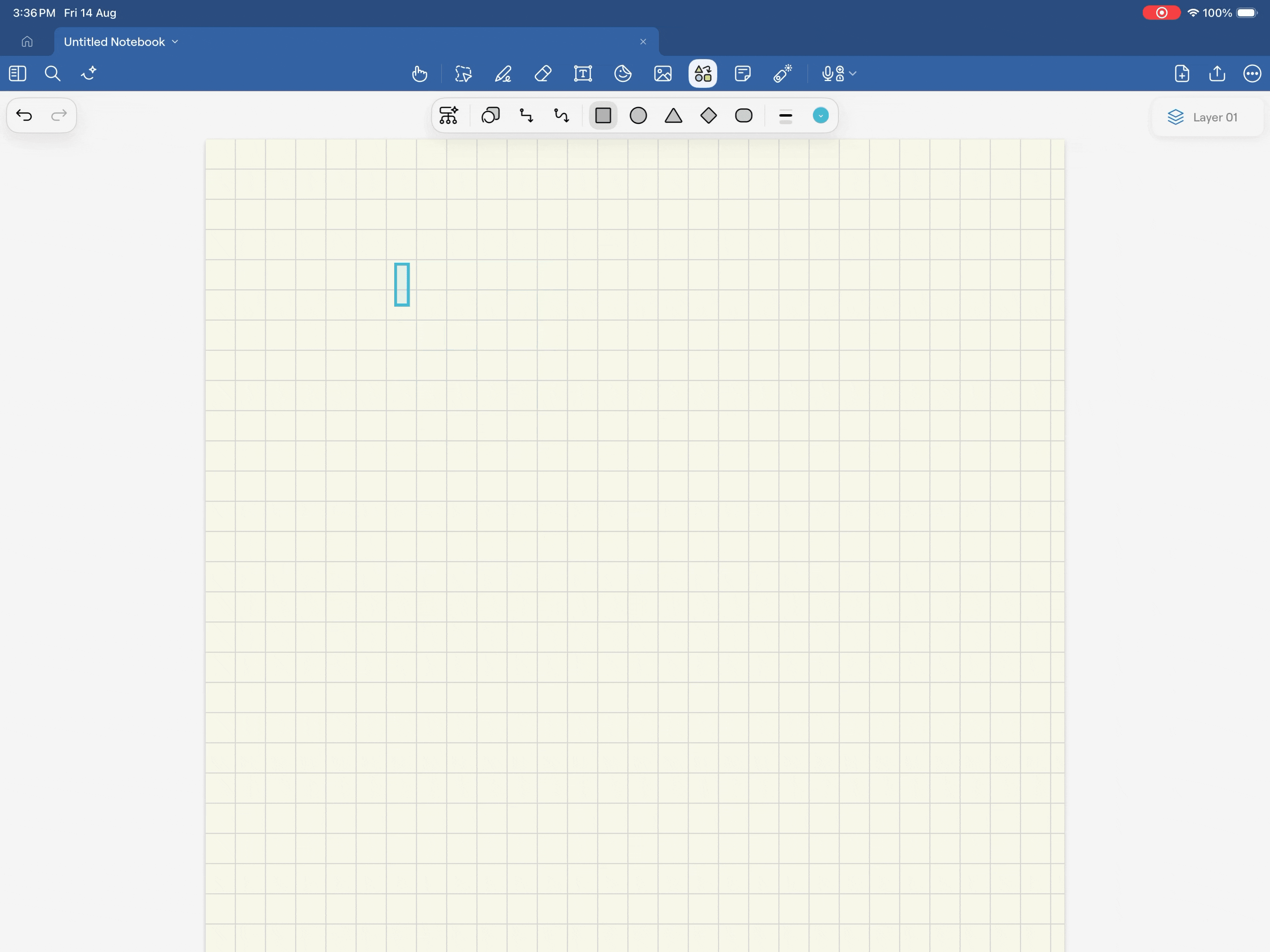

線、曲線、または図形を描く
- ツールバーからシェイプツールを選択します。
- ページ上に線、曲線、または図形を描きます。
- Goodnotes が、描いたものをより整った図形に変換するのを手伝います。
シェイプツールは、次のような視覚要素の作成に使えます:
- 線
- 曲線
- 長方形
- 角丸長方形
- 円
- 三角形
- 図表用図形
- コネクタ
AutoShape で図形を描く
または、AutoShape アイコンを選択して手描きで図形を描くこともできます。Goodnotes が自動的に図形を補正し、滑らかに整えます:
ペン、鉛筆、または蛍光ペンで図形を描く
- ツールバーから書くツールのアイコンを選び、アクティブツールメニューからペン、鉛筆、蛍光ペンのいずれかを選択します。
-
ストロークの終わりで押したままにしながら、1 回のストロークで図形を描きます。
- 押したまま、サイズと角度を調整します。
- 指を離して図形を確定します。

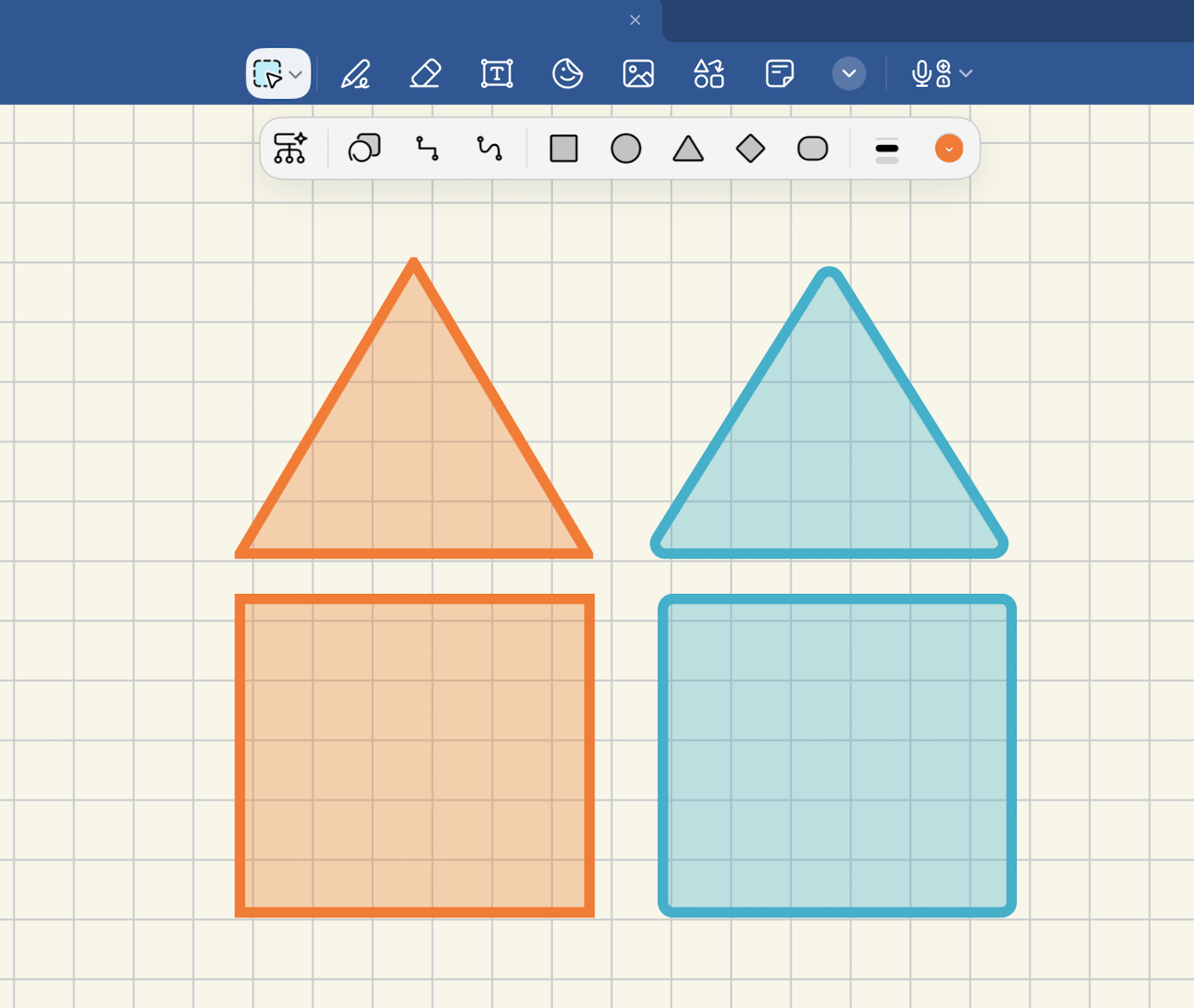

角丸図形を使う
図形は、デフォルトでさりげなく角が丸くなった、よりモダンな見た目になりました。これにより、追加の編集をしなくても、図表、ラベル、視覚的なノートをよりすっきり見せられます。
角丸長方形は、次の用途にも使えます:
- ラベル
- カード
- ボタン
- フローチャートの手順
- 図表のブロック
注: 既存の図は元の外観のまま表示される場合があります。新しく作成した図形には最新の既定スタイルが適用されます。

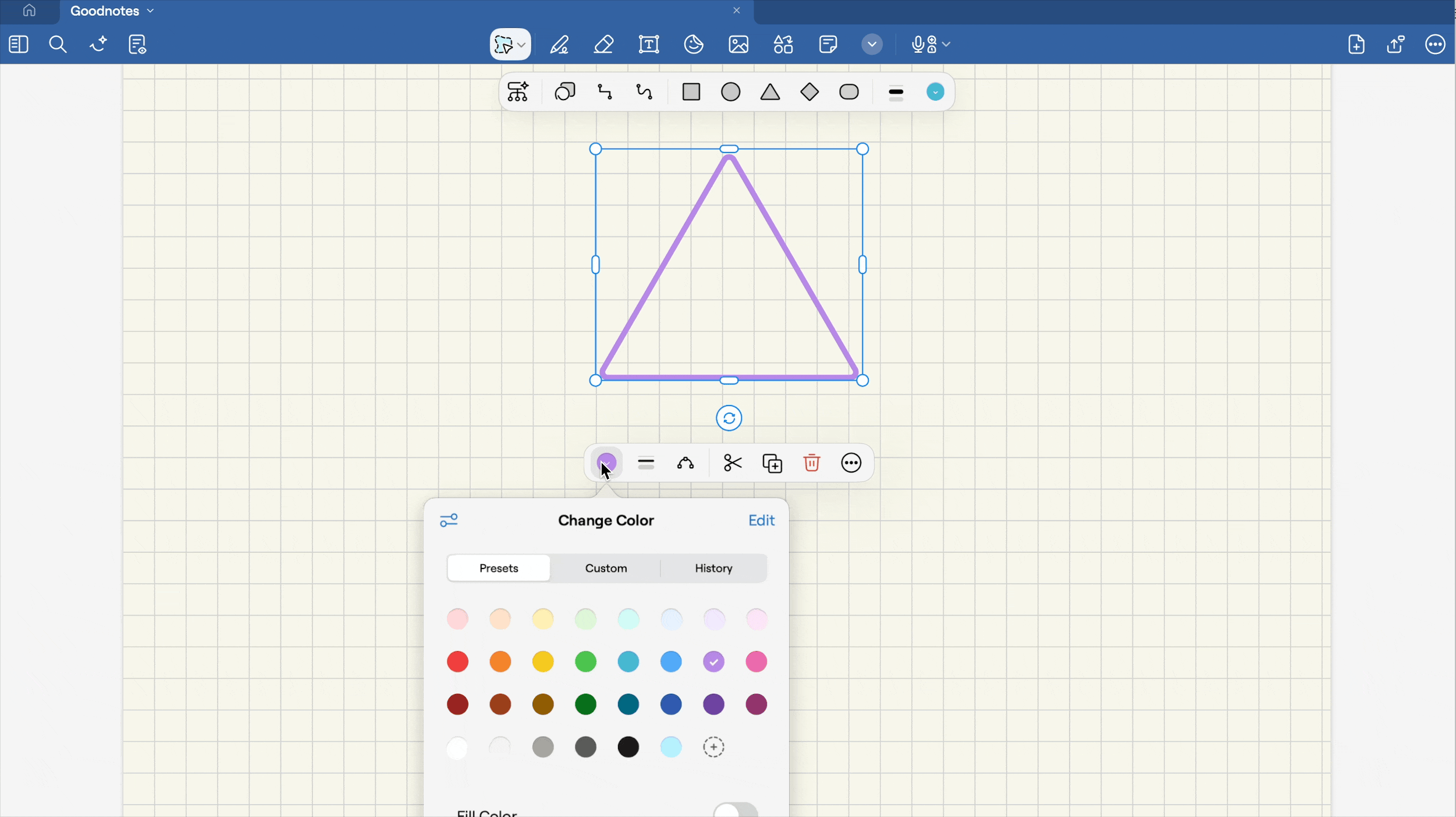

図形のスタイルを調整する
図形を作成した後で、その見た目を調整できます。
図形を調整するには、図形を選択し、メニューで利用可能な図形オプションまたはスタイルオプションを使用します。
図形によっては、次の項目を変更できます:
- 線の色
- 線の太さ
- 塗りつぶし色
- 角のスタイル
- 図形の種類
注: 動作はデバイスの設定によって異なります:
キーボード付きの Mac と iPad: 図形を作成すると自動的にテキスト入力欄にフォーカスされるため、そのまま入力できます。描画直後にスタイルオプションを調整すると、図形ではなくテキストに変更が適用されます。図形の線や塗りつぶしを変更するには、まずタップまたはクリックして図形フレームを再選択してください。
キーボードなしの iPad: 図形を作成すると、その図形が選択されたままになります。描画直後にスタイルオプションを調整すると、図形が直接変更されます。

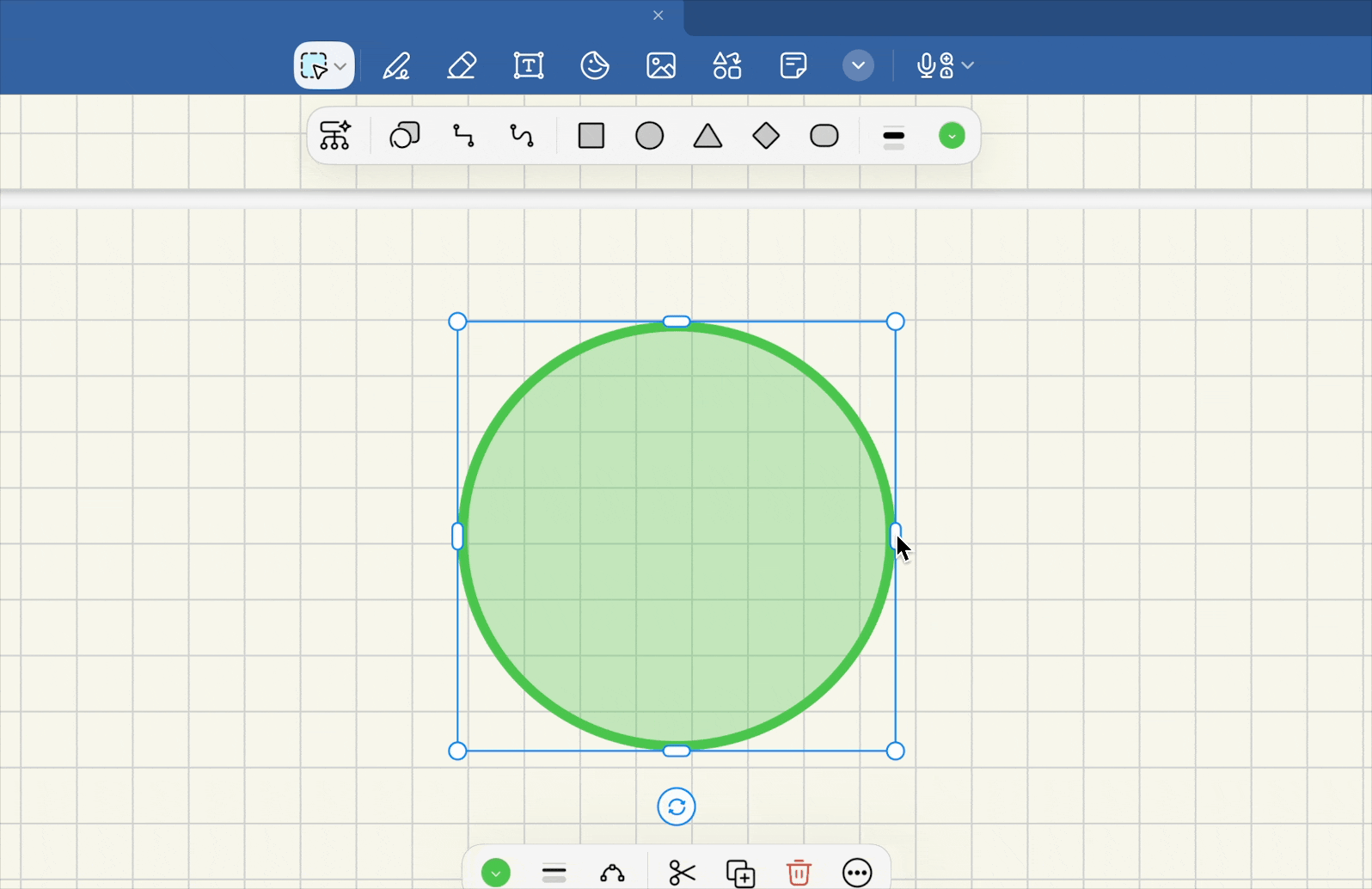

拡大/回転/サイズ変更:
オブジェクトを拡大、サイズ変更、または回転するには、対象を選択して適切なハンドルをドラッグします:
拡大: 白い角の円のいずれかをドラッグします。
サイズ変更: 青い長方形のいずれかをドラッグします（配置を合わせやすいようにグリッドへのスナップが有効になっています）。
回転: 白い突起した円をドラッグします。

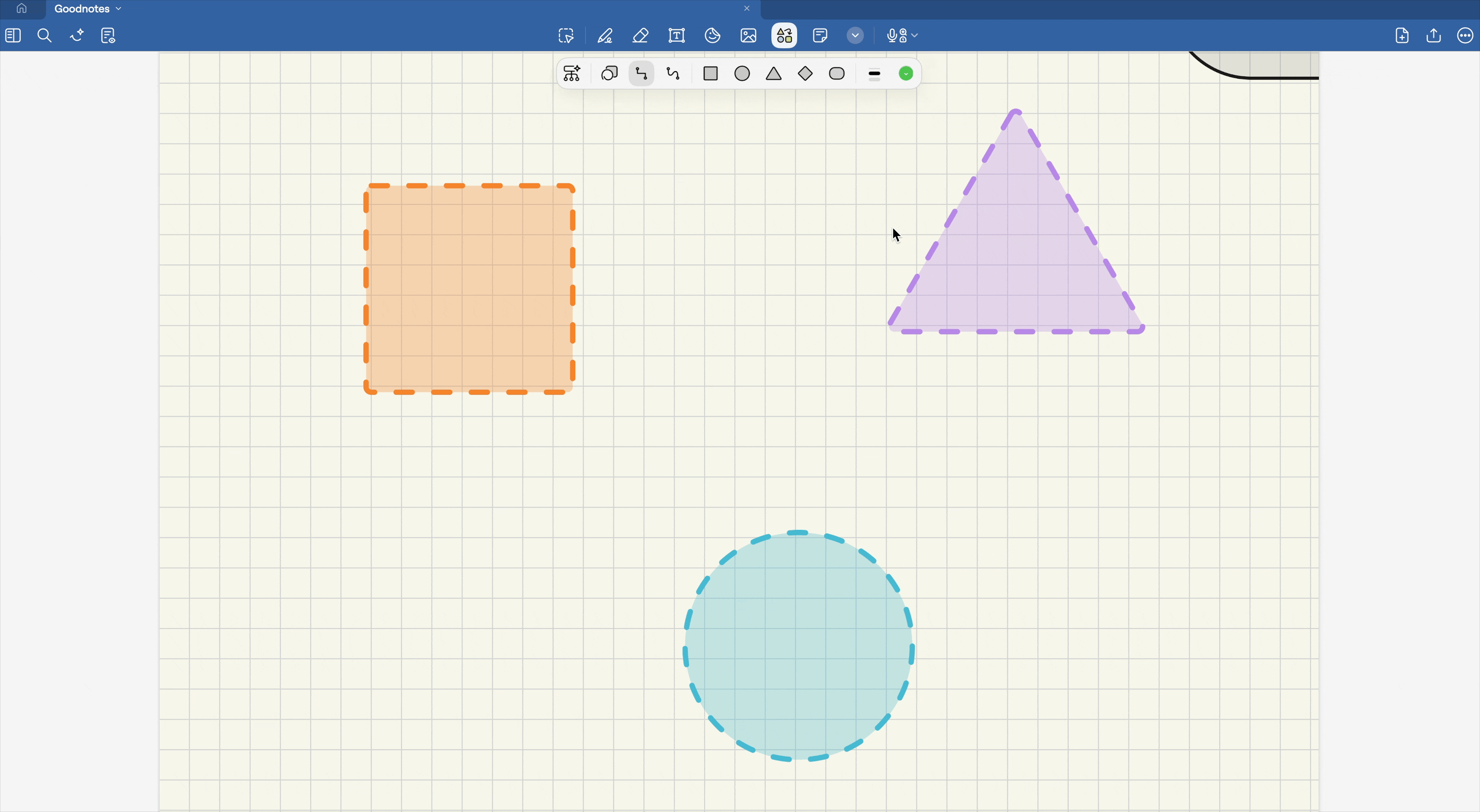

図形を接続する
コネクタを使って、図形どうしを図やフローチャート、マインドマップ、プロセスマップでつなげることができます。
コネクタは中央に重なるのではなく、図形の端に接続できます。接続済みの図形を移動またはサイズ変更しても、コネクタはよりきれいに接続されたままになります。
これにより、図を並べ替えても見やすさを保ちやすくなります。
図形上のさまざまな位置に接続する
コネクタは図形の周囲のより多くの位置に接続できるため、線をどこにつなぐかをより細かく調整できます。
これは次のような場合に便利です:
- 図をすっきり保つ。
- 線が交差するのを避ける。
- 特定の側面や角度から図形を接続する。
- フローチャートを追いやすくする。

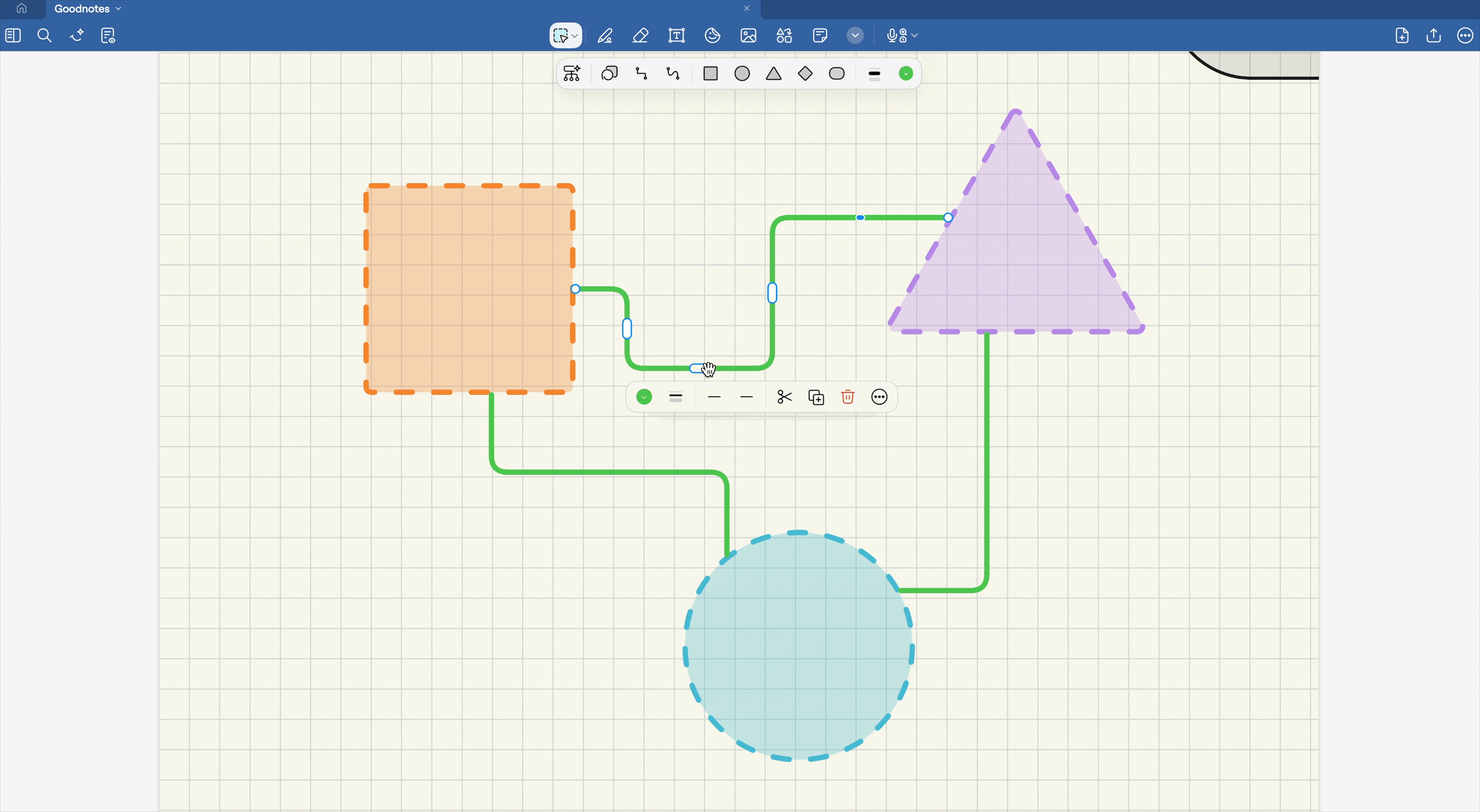

コネクタの経路を調整する
より複雑な図では、コントロールポイントを調整してコネクタの経路を微調整できます。
コントロールポイントは次の目的で使えます:
- コネクタの経路の一部を移動する。
- コネクタに折れ曲がりを追加する。
- 不要になった余分なコントロールポイントを削除する。
これにより、図形同士が近い場合や複数のコネクタを同じページに収める必要がある場合でも、より見やすい図を作成できます。
クイック図形作成でより速く図を作成する
クイック図形作成を使うと、つながった図をよりすばやく作成できます。図形を選択し、端のドットを使って別のつながった図形を作成するか、近くにある既存の図形に接続します。
これにより、各図形とコネクタを個別に何度も作成しなくても、図の作成を続けられます。
- 図形を選択します。
- 端のドットのいずれかをタップまたはクリックします。
- つながった図形を作成するか、近くにある既存の図形に接続します。
- 新しく選択された図形から続けて、図の作成を継続します。
図形にテキストを追加する
図、フローチャート、視覚的なメモにラベルを付けるために、図形にテキストを追加できます。Goodnotes はテキストを図形の内側に保持するため、ラベルが読みやすく、整理しやすくなります。
これは次の用途に便利です:
- フローチャートの手順
- マインドマップのラベル
- プロセス図
- シンプルなボタンやカード
- 注釈付きの視覚的なメモ
図形をロックする
作業中に誤って移動しないように、図形をその場所に固定できます。
- 図形を選択します
- (...) メニューをタップし、図形をロック を選択します。ロックを解除するには、(...) メニューをもう一度タップして 図形のロックを解除 を選択します。
より見やすい図にするためのヒント
- ラベル、フローチャートの手順、グループ化したアイデアには、角丸長方形を使います。
- 図形をつなぐときは、手描きの線ではなくコネクタを使います。
- 図形を配置したあとに移動またはサイズ変更して、レイアウトをすっきり保ちます。
- 線が重なったり読みにくくなったりした場合は、コネクタの経路を調整します。
- 関連する図形には、色と線幅を統一して使います。
知っておくべきこと
一部の図形および図の作成機能の改善は、段階的に提供されています。アプリのバージョンやプラットフォームによっては、他の改善より先にいくつかの改善が表示される場合があります。
古い図を編集している場合、既存の一部の図形は元の外観のままの場合があります。新しく作成された図形には、最新の既定スタイルが適用されます。
注: この記事は、より使いやすくするために機械翻訳されています。最も正確で最新の情報については、英語版をお読みください。
