รูปร่างและการสร้างแผนภาพ: วาดเส้น โค้ง และรูปร่างที่สมบูรณ์แบบ

ใช้ Shape Tool เพื่อวาดเส้น เส้นโค้ง รูปร่าง และไดอะแกรมที่เรียบเนียนใน Goodnotes คุณสามารถสร้างรูปร่างสำหรับโน้ตเชิงภาพ ผังงาน แผนผังความคิด แผนภาพกระบวนการ และอื่นๆ ได้

Goodnotes ยังช่วยให้คุณจัดไดอะแกรมให้เป็นระเบียบได้ด้วยรูปร่างมุมโค้ง ตัวเชื่อมต่อที่ยึดติดอยู่เสมอ และเส้นทางตัวเชื่อมต่อที่แก้ไขได้

วาดเส้น เส้นโค้ง หรือรูปร่าง

1. เลือก Shape Tool จากแถบเครื่องมือ
2. วาดเส้น เส้นโค้ง หรือรูปร่างบนหน้า
3. Goodnotes จะช่วยแปลงภาพวาดของคุณให้เป็นรูปร่างที่เรียบเนียนขึ้น

คุณสามารถใช้ Shape Tool เพื่อสร้างองค์ประกอบเชิงภาพ เช่น:

• เส้น
• เส้นโค้ง
• สี่เหลี่ยมผืนผ้า
• สี่เหลี่ยมมุมโค้ง
• วงกลม
• สามเหลี่ยม
• รูปร่างแผนภาพ
• ตัวเชื่อมต่อ

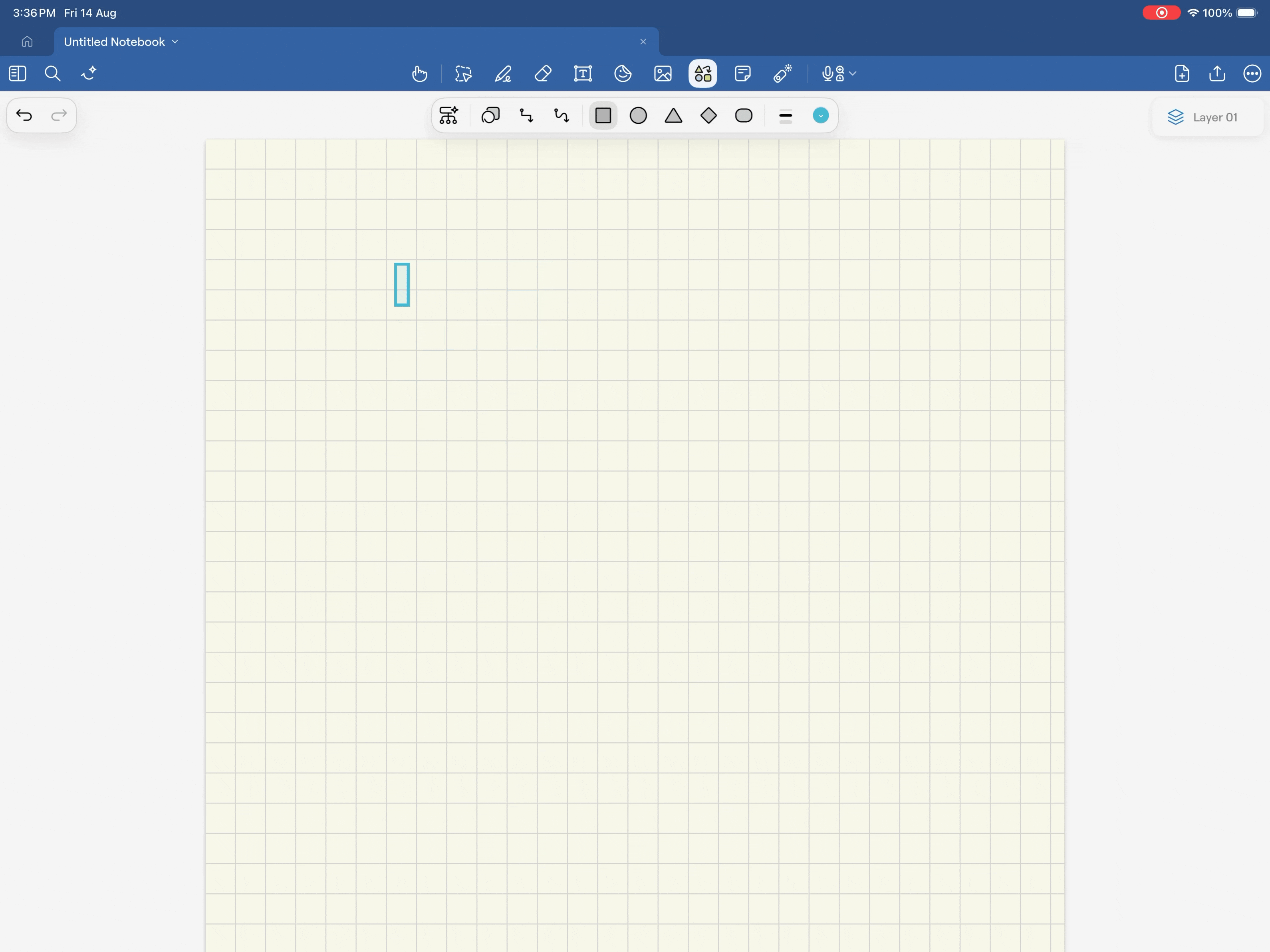

วาดรูปร่างด้วย AutoShape

อีกวิธีหนึ่ง คุณสามารถเลือกไอคอน AutoShape และวาดรูปร่างด้วยมือได้ Goodnotes จะปรับแก้และทำให้รูปร่างเรียบเนียนโดยอัตโนมัติ:

วาดรูปร่างด้วย Pen, Pencil หรือ Highlighter

1. เลือกไอคอน Writing Tools จากแถบเครื่องมือ จากนั้นเลือกเครื่องมือใดก็ได้จากเมนู Active Tool: Pen, Pencil, Highlighter

2. วาดรูปร่างด้วยเส้นลากเพียงครั้งเดียว โดยกดค้างไว้ที่ปลายเส้นที่ลาก



3. ปรับขนาดและมุมขณะยังคงกดค้างไว้
4. ปล่อยเพื่อยืนยันรูปร่าง

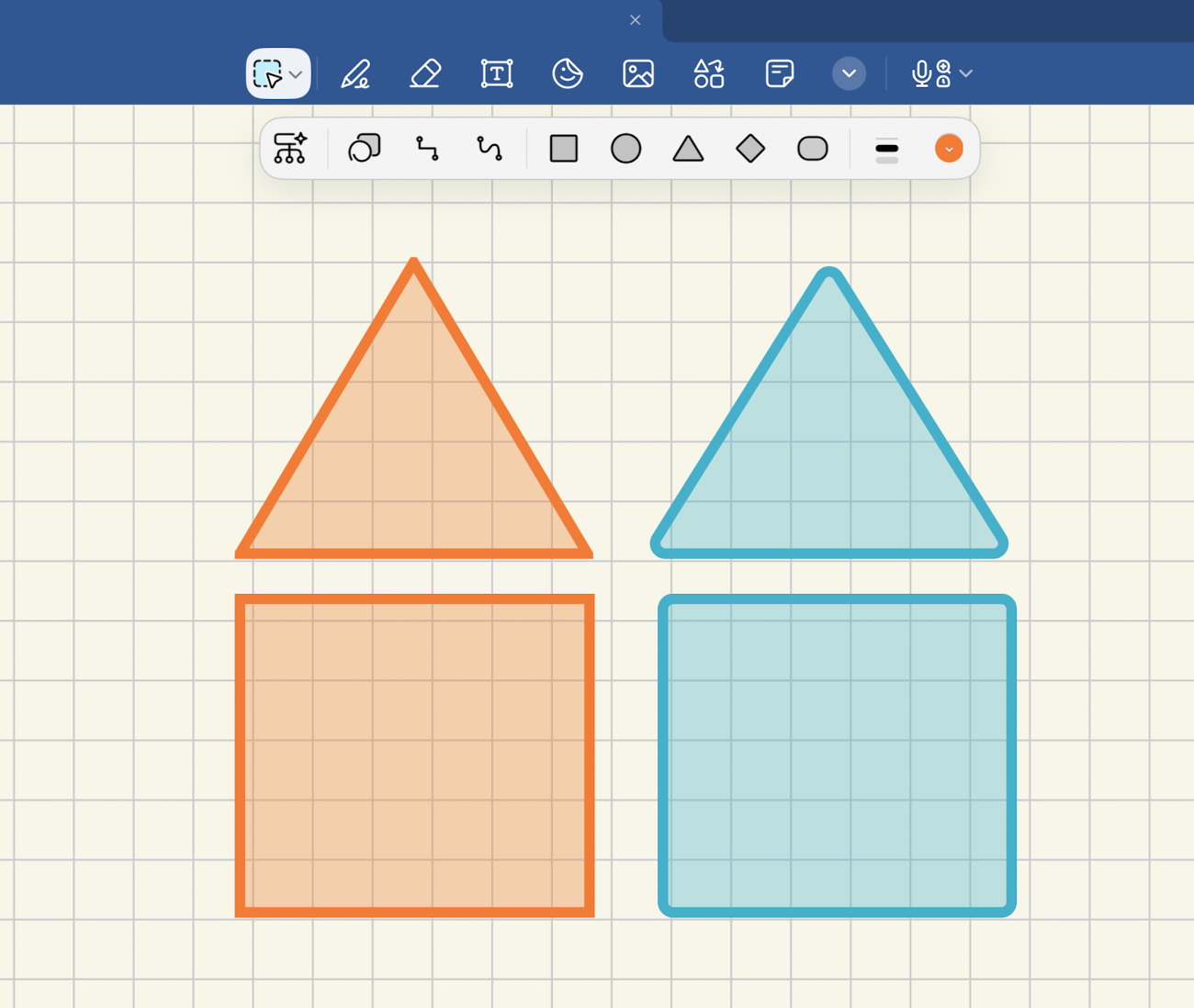

ใช้รูปร่างมุมโค้ง

ตอนนี้รูปร่างต่างๆ มีลุคที่ทันสมัยมากขึ้น โดยค่าเริ่มต้นจะมีมุมโค้งเล็กน้อย ช่วยให้ไดอะแกรม ป้ายกำกับ และโน้ตเชิงภาพดูเรียบร้อยขึ้นโดยไม่ต้องแก้ไขเพิ่มเติม

คุณยังสามารถใช้รูปร่าง Rounded Rectangle สำหรับ:

• ป้ายกำกับ
• การ์ด
• ปุ่ม
• ขั้นตอนของผังงาน
• บล็อกไดอะแกรม

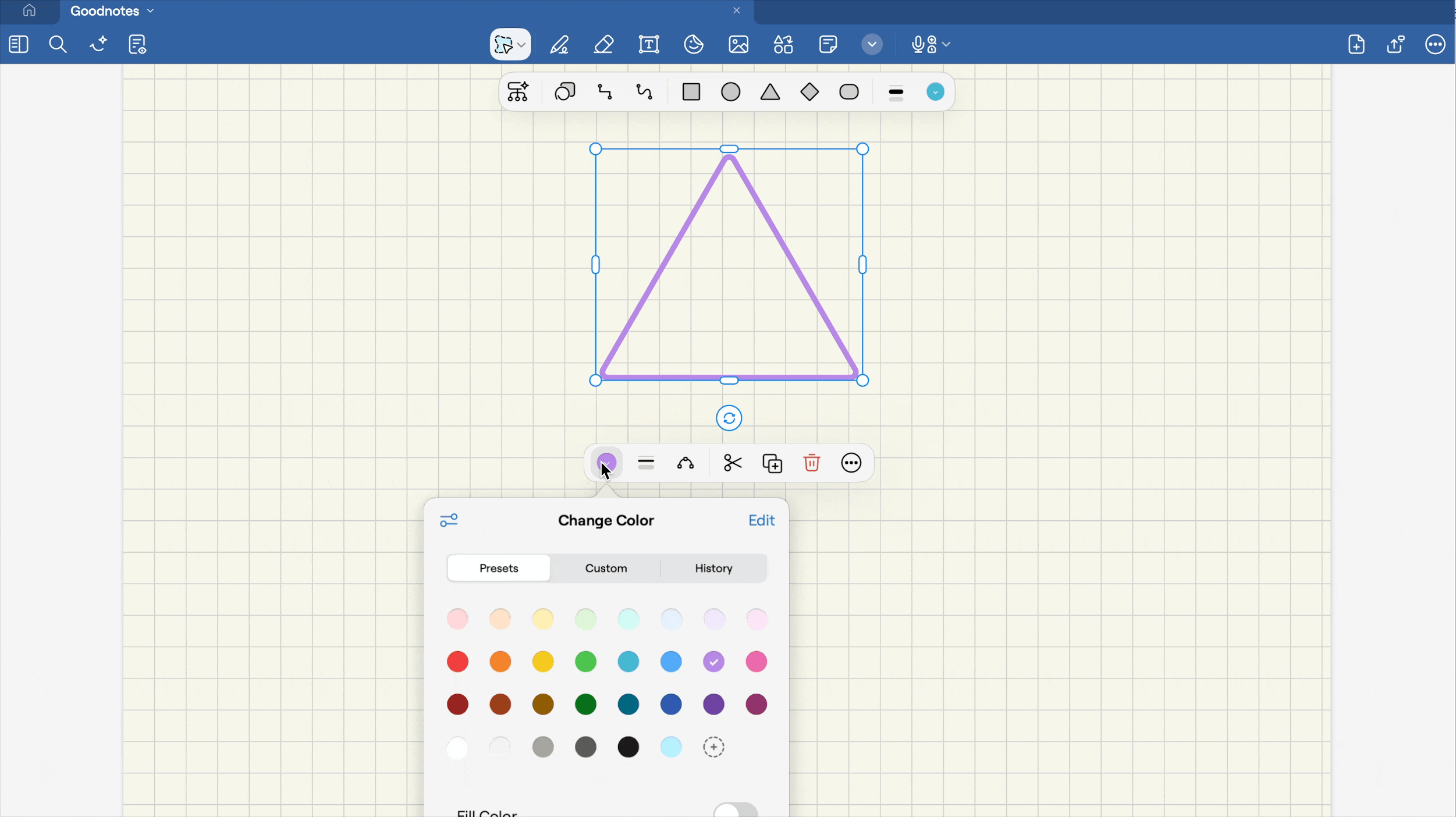

ปรับแต่งสไตล์ของรูปร่าง

หลังจากสร้างรูปร่างแล้ว คุณสามารถปรับลักษณะที่ปรากฏได้

หากต้องการปรับรูปร่าง ให้เลือกรูปร่างนั้น จากนั้นใช้ตัวเลือกรูปร่างหรือสไตล์ที่มีอยู่ในเมนู

ขึ้นอยู่กับรูปร่าง คุณอาจสามารถเปลี่ยนได้ดังนี้:

• สีเส้นขอบ
• ความหนาของเส้นขอบ
• สีเติม
• รูปแบบมุม
• ประเภทของรูปทรง

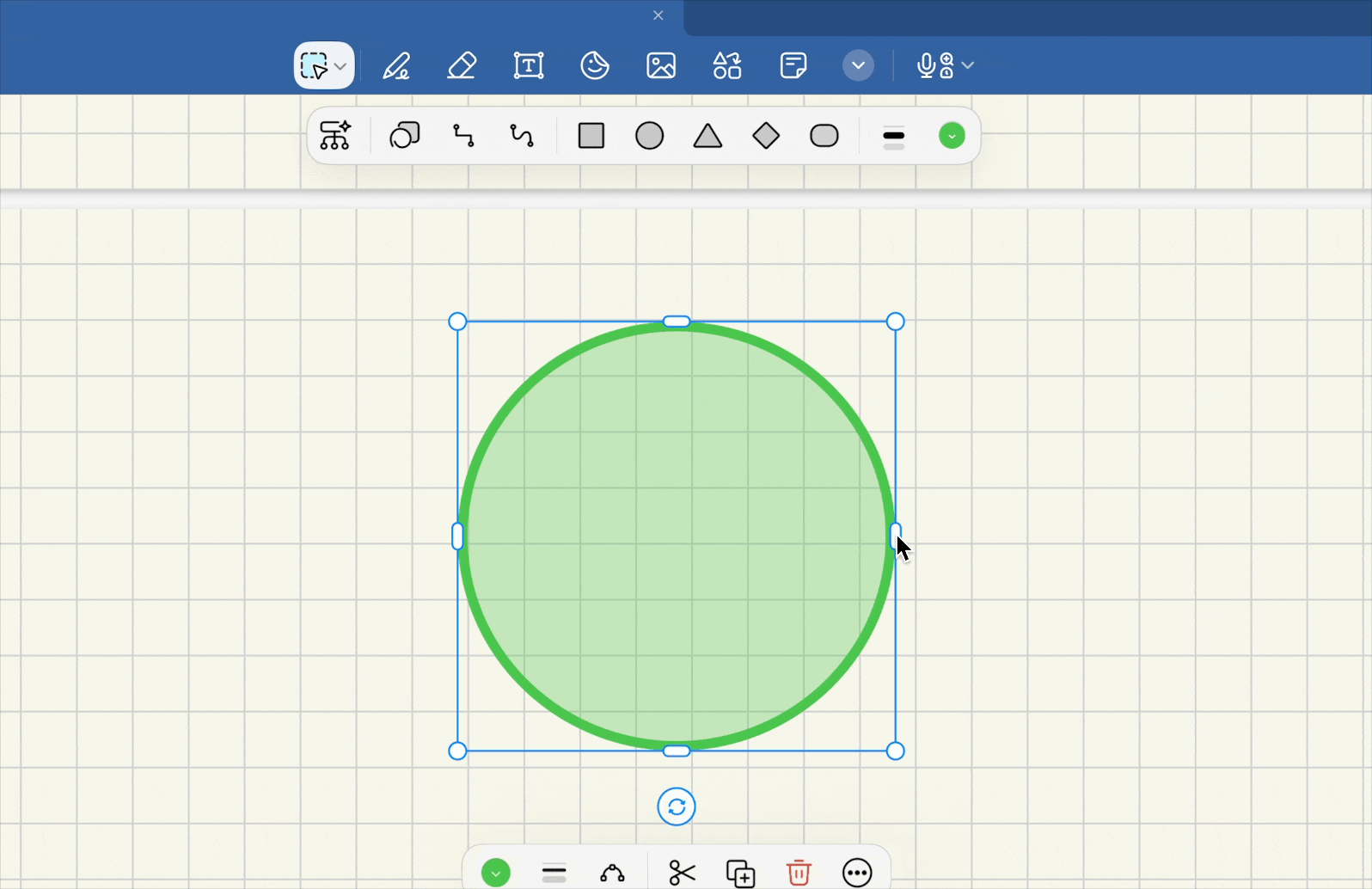

ปรับขนาด/หมุน/ย่อ-ขยาย:

หากต้องการย่อ-ขยาย ปรับขนาด หรือหมุนวัตถุ ให้เลือกวัตถุแล้วลากจุดจับที่เหมาะสม:

• ย่อ-ขยาย: ลากวงกลมสีขาวที่มุมใดก็ได้

• ปรับขนาด: ลากสี่เหลี่ยมสีน้ำเงินใดก็ได้ (เปิดการดูดเข้ากริดเพื่อช่วยจัดแนว)

• หมุน: ลากวงกลมสีขาวที่ยื่นออกมา

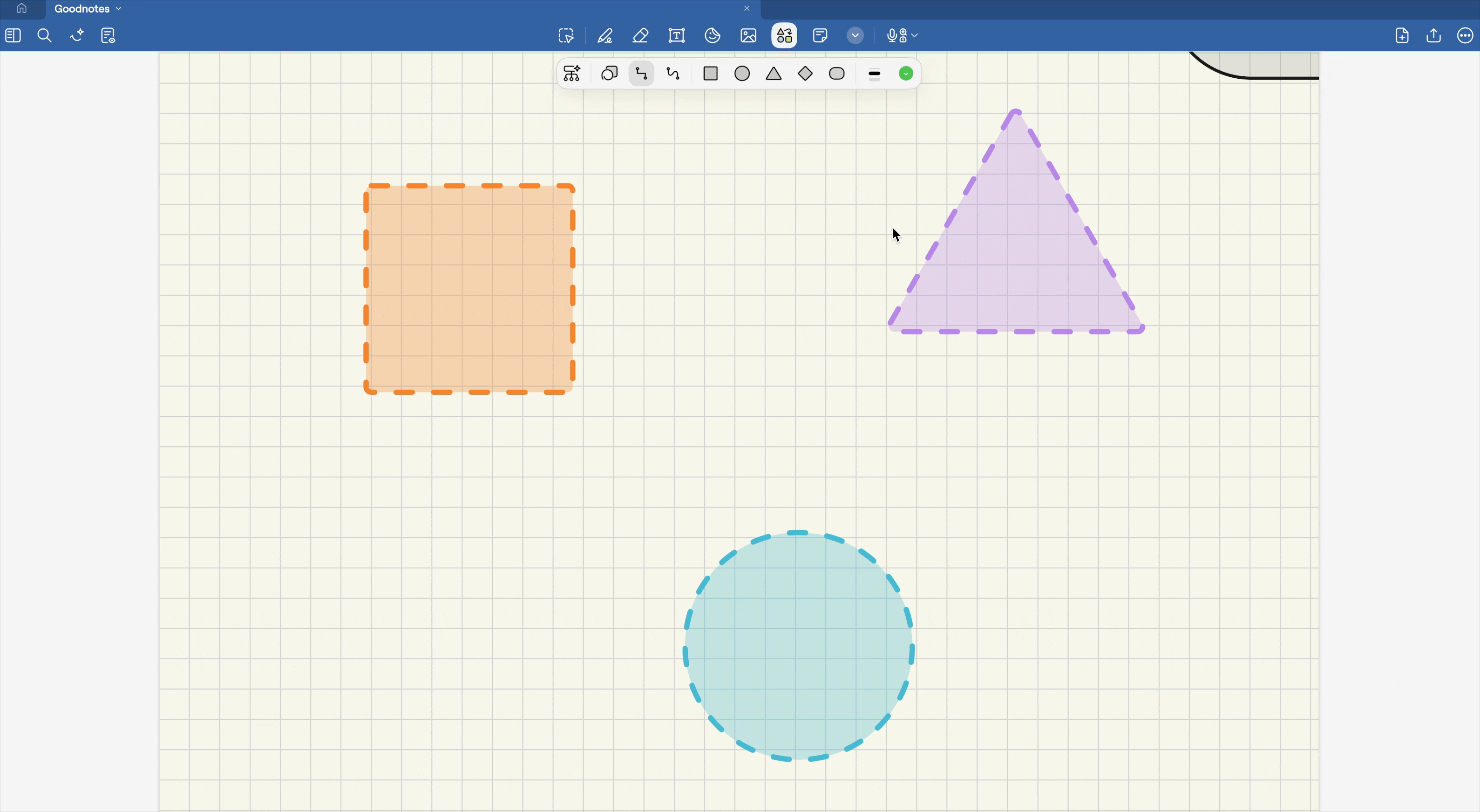

เชื่อมต่อรูปทรง

ใช้ตัวเชื่อมต่อเพื่อเชื่อมโยงรูปทรงเข้าด้วยกันในไดอะแกรม ผังงาน แผนผังความคิด และแผนผังกระบวนการ

ตัวเชื่อมต่อสามารถยึดกับขอบของรูปทรงแทนที่จะลอยอยู่เหนือกึ่งกลาง เมื่อคุณย้ายหรือปรับขนาดรูปทรงที่เชื่อมต่ออยู่ ตัวเชื่อมต่อจะยังคงยึดติดได้เรียบร้อยกว่าเดิม

สิ่งนี้ช่วยให้ง่ายต่อการคงให้ไดอะแกรมอ่านง่ายขณะคุณจัดเรียงใหม่

เชื่อมต่อกับจุดต่างๆ บนรูปทรง

ตัวเชื่อมต่อสามารถยึดกับจุดต่างๆ รอบรูปทรงได้มากขึ้น ช่วยให้คุณควบคุมตำแหน่งที่เส้นเชื่อมต่อได้มากขึ้น

มีประโยชน์เมื่อคุณต้องการ:

• จัดให้ไดอะแกรมดูเป็นระเบียบ
• หลีกเลี่ยงเส้นตัดกัน
• เชื่อมต่อรูปทรงจากด้านหรือมุมที่ต้องการ
• ทำให้ผังงานติดตามได้ง่ายขึ้น

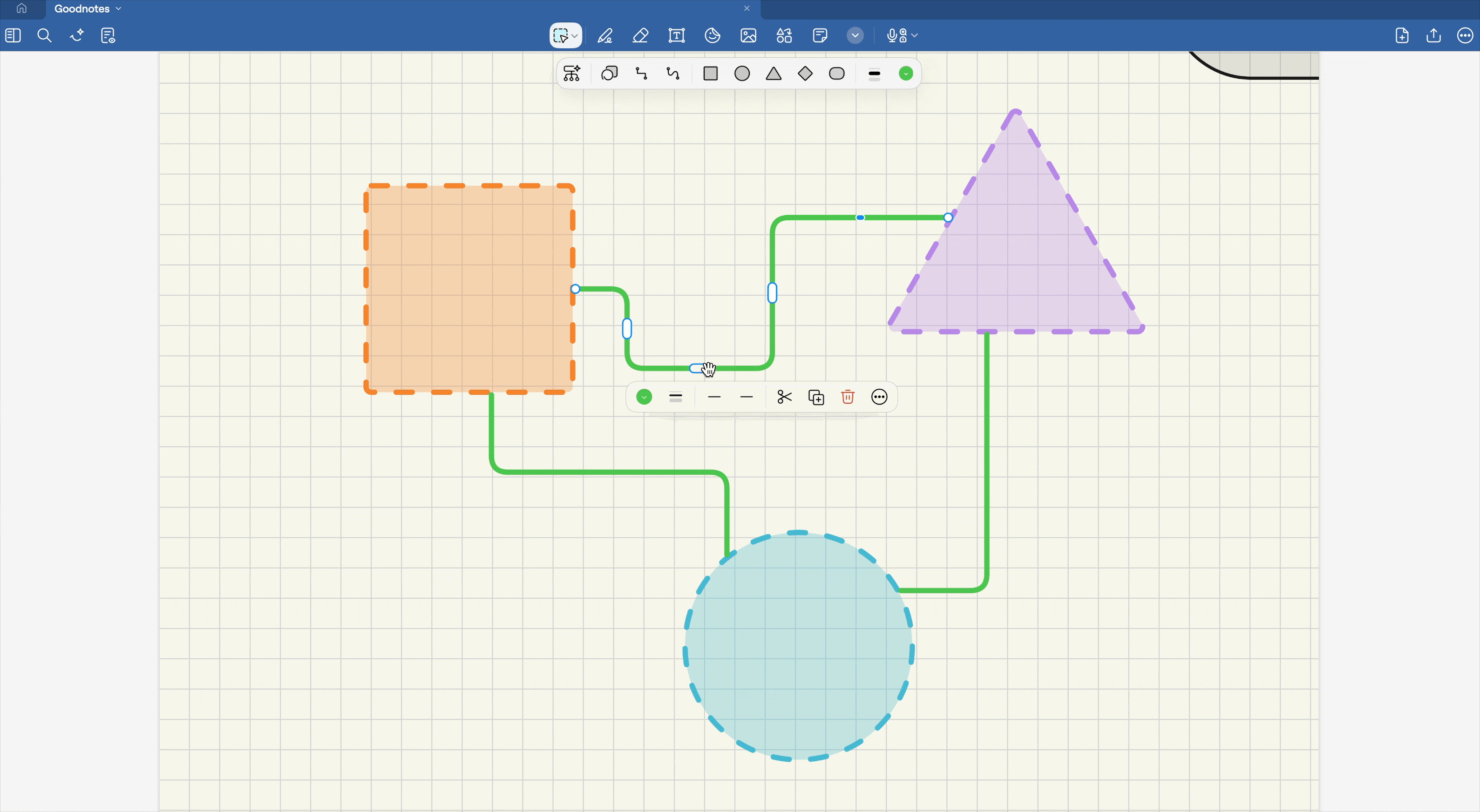

ปรับเส้นทางของตัวเชื่อมต่อ

สำหรับไดอะแกรมที่ซับซ้อนมากขึ้น คุณสามารถปรับเส้นทางของตัวเชื่อมต่อได้อย่างละเอียดโดยปรับจุดควบคุม

คุณสามารถใช้จุดควบคุมเพื่อ:

• ย้ายบางส่วนของเส้นทางตัวเชื่อมต่อ
• เพิ่มมุมหักให้กับตัวเชื่อมต่อ
• เอาจุดควบคุมส่วนเกินออกเมื่อคุณไม่ต้องการแล้ว

สิ่งนี้ช่วยให้คุณสร้างไดอะแกรมที่ดูสะอาดตายิ่งขึ้นเมื่อรูปทรงอยู่ใกล้กันหรือเมื่อตัวเชื่อมต่อหลายเส้นต้องอยู่ในหน้าเดียวกัน

สร้างไดอะแกรมได้เร็วขึ้นด้วย Quick Diagramming

Quick Diagramming ช่วยให้คุณสร้างไดอะแกรมที่เชื่อมต่อกันได้เร็วขึ้น เลือกรูปร่าง จากนั้นใช้จุดที่ขอบเพื่อสร้างรูปร่างที่เชื่อมต่อกันอีกอันหรือเชื่อมต่อกับรูปร่างที่มีอยู่ใกล้เคียง

วิธีนี้ช่วยให้คุณสร้างไดอะแกรมต่อไปได้โดยไม่ต้องสร้างแต่ละรูปร่างและตัวเชื่อมต่อแยกกันซ้ำๆ

1. เลือกรูปร่าง
2. แตะหรือคลิกจุดที่ขอบจุดใดจุดหนึ่ง
3. สร้างรูปร่างที่เชื่อมต่อกันหรือเชื่อมต่อกับรูปร่างที่มีอยู่ใกล้เคียง
4. ดำเนินการต่อจากรูปร่างที่เลือกใหม่เพื่อสร้างไดอะแกรมของคุณต่อไป

เพิ่มข้อความลงในรูปร่าง

คุณสามารถเพิ่มข้อความลงในรูปร่างเพื่อใส่ป้ายกำกับให้กับไดอะแกรม ผังงาน และบันทึกภาพ Goodnotes จะเก็บข้อความไว้ภายในรูปร่างเพื่อให้อ่านและจัดระเบียบป้ายกำกับได้ง่ายขึ้น

สิ่งนี้มีประโยชน์สำหรับ:

• ขั้นตอนของผังงาน
• ป้ายกำกับแผนที่ความคิด
• ไดอะแกรมกระบวนการ
• ปุ่มหรือการ์ดแบบง่าย
• บันทึกภาพที่มีคำอธิบายประกอบ

ล็อกรูปร่าง

คุณสามารถล็อกรูปร่างให้อยู่กับที่เพื่อไม่ให้เผลอเลื่อนรูปร่างนั้นขณะทำงาน

1. เลือกรูปร่าง
2. แตะเมนู (...) แล้วเลือก ล็อกรูปร่าง หากต้องการปลดล็อก ให้แตะเมนู (...) อีกครั้งแล้วเลือก ปลดล็อกรูปร่าง

หมายเหตุ: บทความนี้ได้รับการแปลด้วยเครื่องเพื่ออำนวยความสะดวกให้คุณ สำหรับข้อมูลที่ถูกต้องและเป็นปัจจุบันที่สุด โปรดอ่านฉบับภาษาอังกฤษ
