เครื่องมือรูปทรงช่วยให้การวาดรูปทรงเป็นเรื่องง่ายขึ้น และเพิ่มความสามารถในการสร้างไดอะแกรม
ฟีเจอร์ประกอบด้วยคลังรูปทรงสำหรับการสร้างไดอะแกรมและผังงาน, ตัวเชื่อมต่อที่เชื่อมรูปทรงเข้าด้วยกัน, และความสามารถในการเพิ่มข้อความภายในรูปทรงเพื่อใส่ป้ายกำกับและอธิบายองค์ประกอบของไดอะแกรม
ประเภทของรูปทรงพื้นฐานสำหรับการสร้างไดอะแกรม:

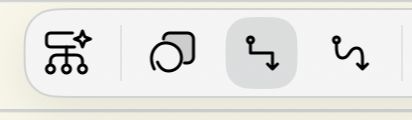

- ตัวเชื่อมต่อมุมฉาก — เส้นที่มีโครงสร้างและเลี้ยว 90 องศา เหมาะอย่างยิ่งสำหรับผังงานและไดอะแกรมที่เป็นระเบียบซึ่งต้องการการเชื่อมต่อที่เรียบง่ายและเป็นรูปทรงเรขาคณิต
- ตัวเชื่อมต่อโค้ง — เส้นที่ยืดหยุ่นและเป็นธรรมชาติ เคลื่อนผ่านเส้นทางที่ลื่นไหลระหว่างรูปทรง เหมาะสำหรับแผนผังความคิดและไดอะแกรมที่ไม่เคร่งรูปแบบ
- วงรี/วงกลม — สร้างวงกลมหรือวงรีที่สมบูรณ์แบบเพื่อแสดงวัฏจักรและกระบวนการ
- สี่เหลี่ยมผืนผ้า/สี่เหลี่ยมจัตุรัส/สี่เหลี่ยมข้าวหลามตัด — สร้างรูปทรงเรขาคณิตพื้นฐานสำหรับผังงานและไดอะแกรม
- สามเหลี่ยม/รูปหลายเหลี่ยม — เพิ่มตัวบ่งชี้ทิศทางและองค์ประกอบเชิงโครงสร้าง

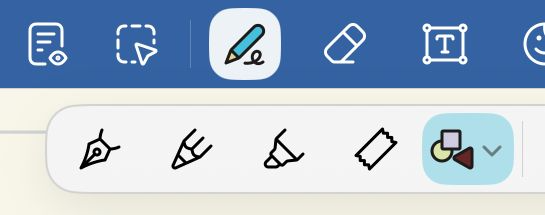

💡 สำหรับรูปทรงแบบง่าย คุณยังสามารถใช้เครื่องมือรูปทรงแบบคลาสสิกจากเครื่องมือการเขียนได้:
แทรกรูปทรง

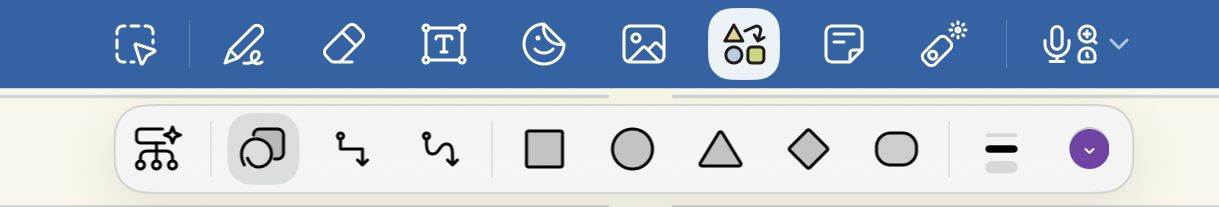

- เลือกเครื่องมือรูปทรงในแถบเครื่องมือ
-

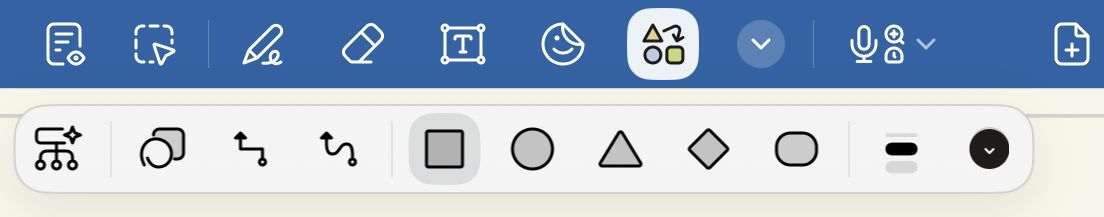

เลือกรูปทรงที่ต้องการ เช่น สี่เหลี่ยมผืนผ้า
-
(ไม่บังคับ) ปรับแต่งเส้นขอบและสีของรูปทรงที่คุณจะใส่
ℹ️ รูปทรงที่กำหนดไว้ล่วงหน้าทั้งหมดจะถูกวาดด้วยมุมโค้งเล็กน้อยโดยค่าเริ่มต้น การทำมุมโค้งใช้กับรูปทรงที่สร้าง ใหม่ เท่านั้น ไดอะแกรมที่มีอยู่จะคงรัศมีมุมเดิมไว้
-

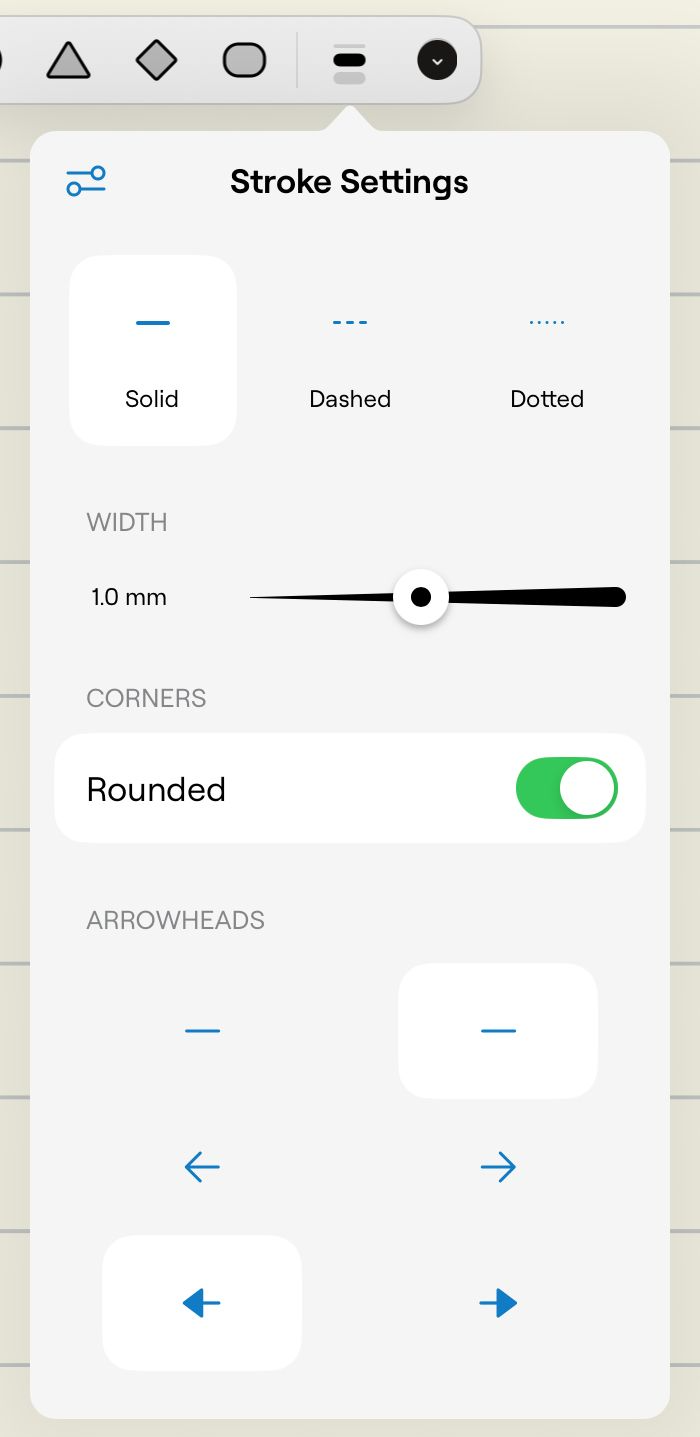

ปรับแต่งเส้นขอบของรูปทรง
การตั้งค่าเส้นขอบ - ตั้งค่าสไตล์: เลือก ทึบ เส้นประ หรือ จุด
- ตั้งค่าความหนา: ปรับแถบเลื่อนความหนา
- คืนค่าเส้นขอบ: แตะไอคอนการตั้งค่าที่มุมซ้ายบน > คืนค่าเส้นขอบ
- ตั้งค่ามุมโค้ง: เปิดหรือปิด โค้งมน เพื่อควบคุมการทำมุมโค้งสำหรับรูปทรงที่กำหนดไว้ล่วงหน้าที่สร้างใหม่
- ตั้งค่าสไตล์ของหัวลูกศร: ส่วนนี้ใช้กับตัวเชื่อมต่อมุมฉาก/โค้งเท่านั้น
-

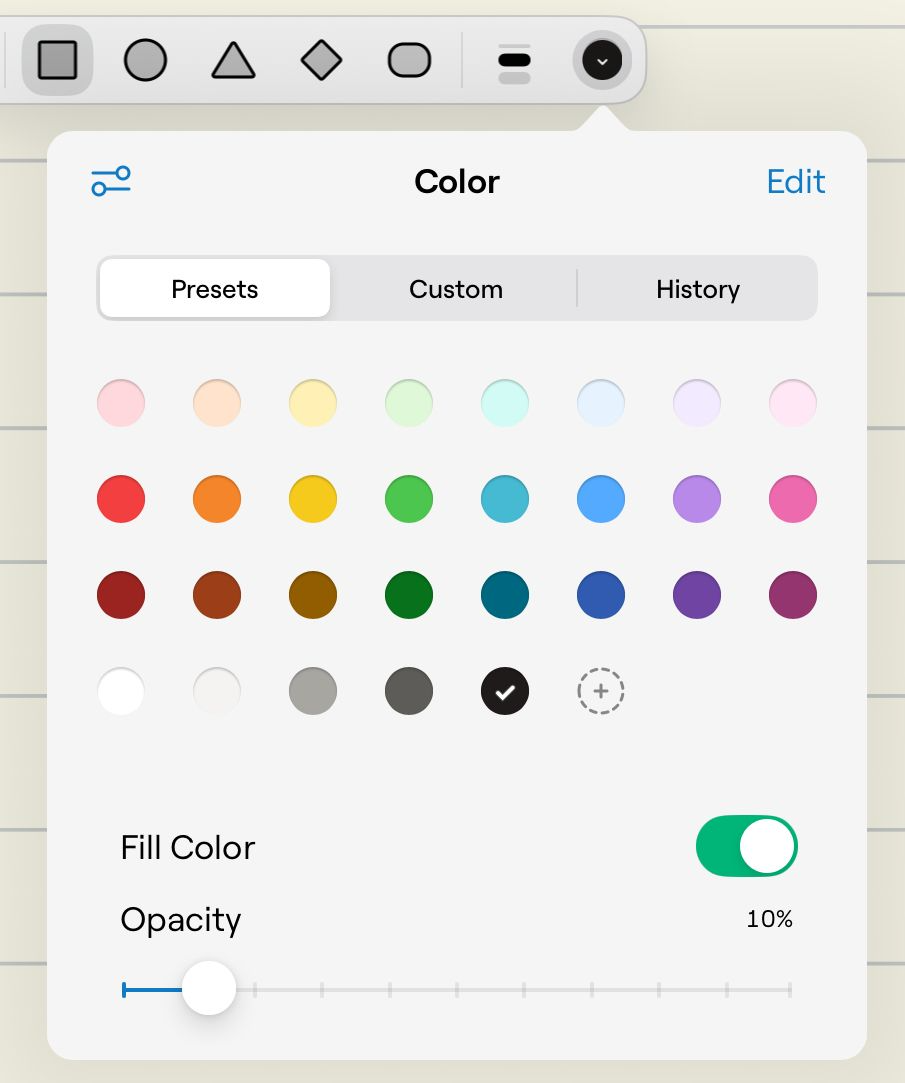

ปรับแต่งสีของรูปทรง:
การตั้งค่าสีของรูปทรง - ปรับการตั้งค่า:
- สีเติม: เปิดใช้งานเพื่อเติมสีที่เลือกให้กับรูปทรง ปิด ใหม่
- ความโปร่งใส: ปรับความโปร่งใสของสีเติม
- เลือกสีสำหรับช่อง:
- เลือกสีจากแท็บ ค่าที่ตั้งไว้ล่วงหน้า หรือ ประวัติ
- สำหรับสีที่กำหนดเอง ให้ไปที่แท็บ กำหนดเอง:
- สร้างสีโดยเลือกจากพาเลตหรือวงล้อสี ป้อน รหัสสี ในช่อง HEX หรือแตะ Eyedropper (Color Picker) ที่มุมขวาบนเพื่อเลือกพิกเซลสีที่แม่นยำบนหน้าจอ
- แตะ Add to Presets
- ปรับการตั้งค่า:
-

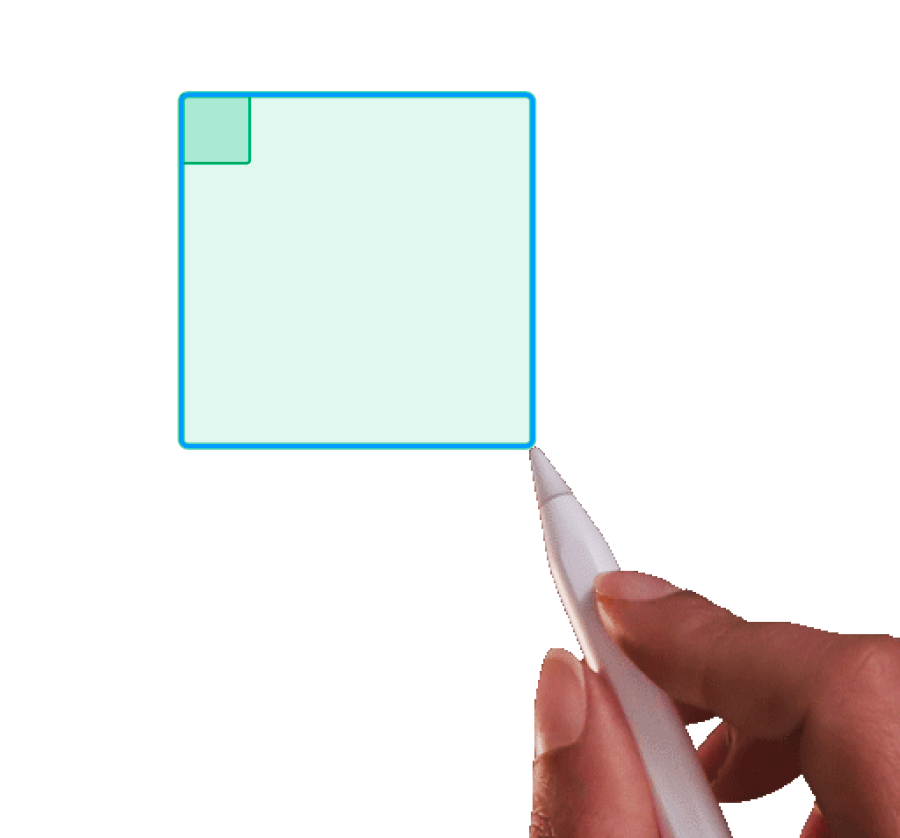

- ลากบนหน้ากระดาษเพื่อสร้างรูปทรง
- Line or curve connector: วาดเหมือนที่คุณวาดบนกระดาษเพื่อเชื่อมรูปทรงที่มีอยู่
-
รูปทรงอื่นๆ: ลากตามแนวทแยง
การลากเพื่อสร้างรูปทรง
- ปรับ ย้าย หรือแก้ไขรูปทรงที่คุณวาดใหม่

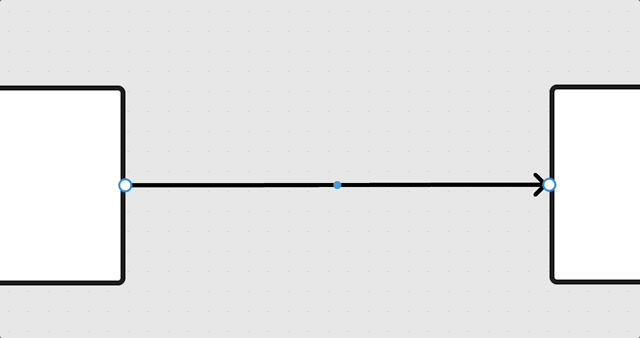

แทรกตัวเชื่อม
ตัวเชื่อมจะติดกับขอบของรูปทรงและยังคงเชื่อมอยู่เมื่อคุณย้ายหรือปรับขนาดรูปทรง เมื่อคุณย้ายหรือปรับขนาดรูปทรงที่เชื่อมอยู่ ตัวเชื่อมจะเลื่อนไปตามขอบเพื่อคงการติดอยู่ไว้ คุณยังสามารถแก้ไขเส้นทางของตัวเชื่อมโดยใช้จุดควบคุมได้ด้วย โดยเพิ่ม ย้าย หรือเอาจุดแวะออกเพื่อกำหนดเส้นทางของตัวเชื่อม

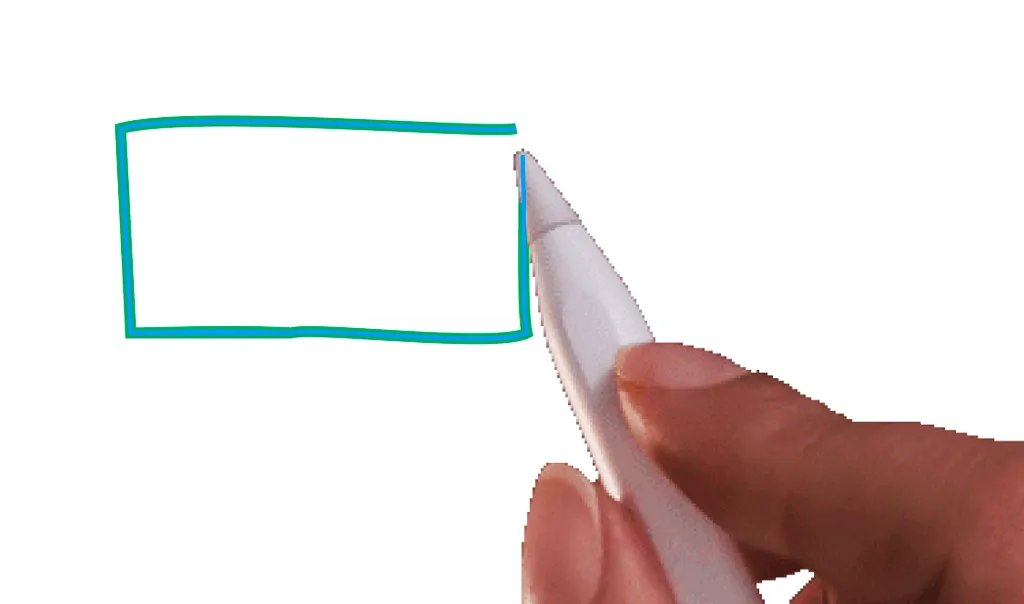

วาดรูปทรงด้วย AutoShape
หรืออีกทางหนึ่ง คุณสามารถเลือกไอคอน AutoShape และวาดรูปทรงด้วยมือ Goodnotes จะปรับแก้และทำให้รูปทรงเรียบขึ้นโดยอัตโนมัติ:
วาดรูปทรงด้วยปากกา ดินสอ หรือไฮไลต์
- เลือกไอคอน Writing Tools จากแถบเครื่องมือ จากนั้นเลือกเครื่องมือใดก็ได้จากเมนูเครื่องมือที่ใช้งานอยู่: ปากกา ดินสอ ไฮไลต์
-
วาดรูปทรงด้วยจังหวะเดียว โดยกดค้างไว้ที่ปลายจังหวะ
- ปรับขนาดและมุมในขณะที่ยังคงกดค้างไว้
- ปล่อยเพื่อยืนยันรูปทรง
ใช้งานกับรูปทรง
- เลือกด้วยการแตะหรือคลิก
- ทำอย่างใดอย่างหนึ่งต่อไปนี้:
- Add text: แตะ / คลิกภายในรูปทรง พิมพ์ แล้วแตะด้านนอกเมื่อเสร็จสิ้น
- Move: เพียงลากแล้วแตะด้านนอกเพื่อใช้การเปลี่ยนแปลง
- Change appearance: ใช้ Object Menu เพื่อปรับสีหรือเส้นขอบ
- Lock the object in place: เปิดเมนู More (…) > ไอคอน Lock ซึ่งจะป้องกันไม่ให้วัตถุถูกย้ายโดยไม่ตั้งใจ ปลดล็อกได้โดยใช้รายการเมนูเดียวกัน
- Scale/Rotate/Resize: ลากจุดจับที่เกี่ยวข้อง: สี่เหลี่ยมมุมสีขาว: Scale; วงกลมสีน้ำเงิน: Resize (มีการจัดแนวกริดเพื่อช่วยจัดวัตถุได้); วงกลมสีขาวที่ยื่นออกมา: Rotate
- Other actions: เลือกการดำเนินการด่วน หรือจากเมนู More (…)
💡 คุณสามารถลากวัตถุอื่น (เช่น การเลือกแบบบ่วง ภาพ หรือองค์ประกอบ) ไปยังรูปทรงเพื่อแนบเข้ากับมันได้ รูปทรงจะเคลื่อนที่ไปพร้อมกับเนื้อหาที่แนบอยู่
